电弧焊设备的分类和具体代号解析

9

一、手工电弧焊设备

技术定义：以手工操作焊条完成引弧、运条及熄弧过程，通过电弧热熔化母材与焊条的焊接设备。

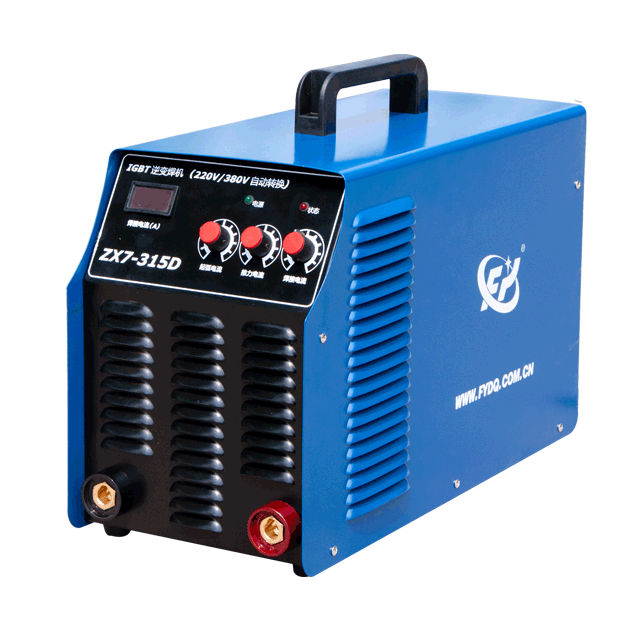

标准代号：按 GB/T 10249-2010，属于弧焊整流器（Z 系列）或弧焊变压器（B 系列），如 ZX7 系列逆变式弧焊整流器（额定焊接电流覆盖 160-630A）。
技术特征：

  • 采用下降特性电源，电弧稳定性依赖电源动特性设计；

  • 适配 E4303、E5015 等碳钢及低合金钢焊条，可实现全位置焊接；

  • 典型应用于建筑钢结构、压力管道现场组焊及机械维修场景。


二、埋弧焊接设备
技术定义：电弧在颗粒状焊剂层下燃烧，实现自动送丝与电弧移动的机械化焊接设备。
标准分类：

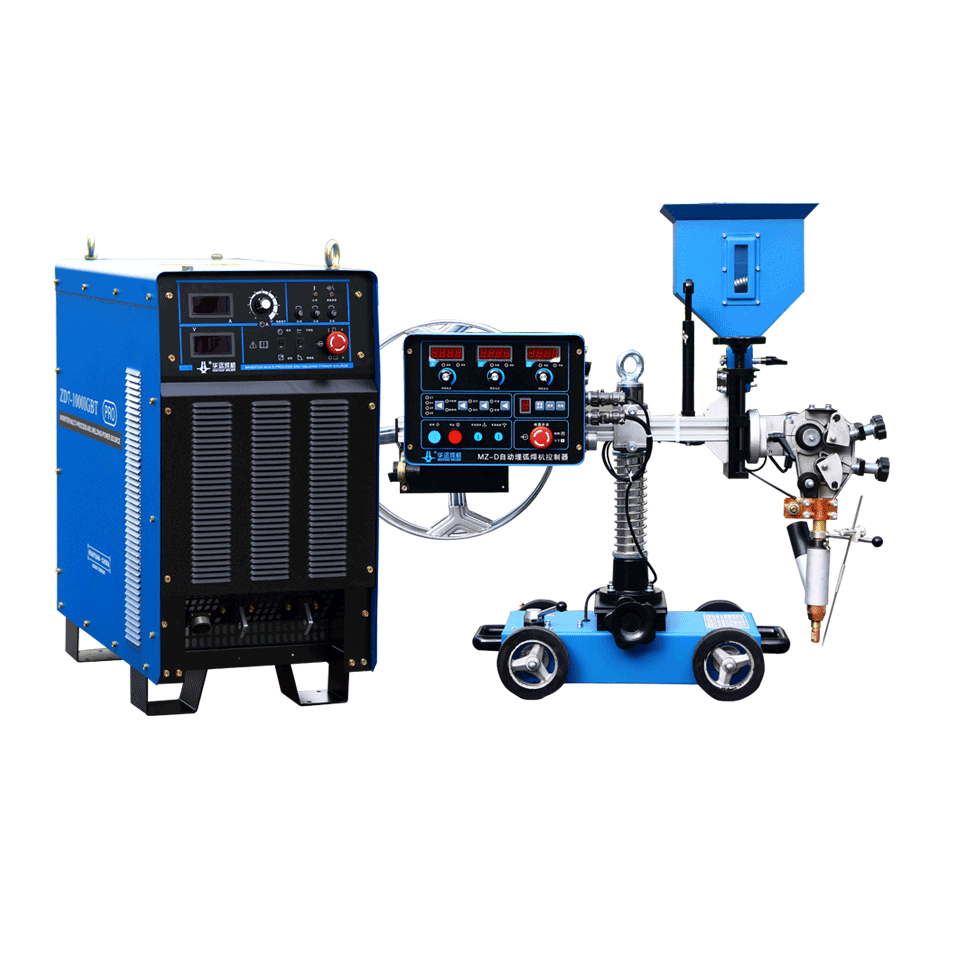

  • 自动埋弧焊机（MZ 系列）：配焊接小车或悬臂架，如 MZ-1000 型（额定电流 1000A）；

  • 半自动埋弧焊机（MZB 系列）：人工操控焊枪，自动送丝。

技术优势：

  • 焊剂层保护实现低飞溅、高熔深焊接，熔敷效率达手工焊 3-5 倍；

  • 适用于厚度 8mm 以上碳钢、低合金钢长焊缝焊接，如船舶甲板、压力容器筒体制造。


三、气体保护电弧焊设备
（一）钨极惰性气体保护焊设备
标准代号：W 系列，如 WSE-315 型交直流氩弧焊机（额定电流 315A）。
技术特性：

  • 采用纯氩气保护，钨极不熔化，需外加填充焊丝；

  • 交直流两用机型可适配铝镁合金（交流）与不锈钢（直流）焊接；

  • 典型应用于航空航天薄壁件、食品级不锈钢容器焊接。

（二）熔化极气体保护焊设备
分类说明：

  • MIG 焊（惰性气体保护）：如 NM-500 型脉冲 MIG 焊机（Ar 保护，适配铝合金）；

  • MAG 焊（活性气体保护）：NBC 系列 CO₂保护焊机（CO₂或 Ar+CO₂混合气体，适配碳钢）。

技术参数：送丝速度 0.5-20m/min，焊接电流调节范围 50-500A，广泛应用于汽车白车身、工程机械结构件焊接。

四、等离子弧焊接设备
技术原理：通过压缩电弧形成温度达 20000℃以上的等离子弧，实现高能密度焊接。
标准型号：LGK 系列（如 LGK-100 型，额定焊接电流 100A，兼具切割功能）。
应用场景：

  • 超薄件（0.1mm）焊接：微电子器件引线连接；

  • 厚板焊接（≥30mm）：核反应堆压力容器密封焊；

  • 特色工艺：穿透型焊接（Keyhole Mode）实现单面焊双面成型。

五、电弧焊设备的国家标准体系
根据 GB/T 10249-2010《电焊机型号编制方法》，电弧焊设备型号由 “大类代号 + 小类代号 + 附注特征 + 系列序号 + 基本规格” 组成：

  • 例 1：MZ-1000

  • M（埋弧焊机大类）+ Z（自动焊小类）+ 1000（额定电流 1000A）

  • 例 2：WSE-315

  • W（TIG 焊机大类）+ S（手工焊）+ E（交直流）+ 315（额定电流 315A）
